您一定听说过 ”Graphviz”绘图软件吧。Graphviz (Graph Visualization Software) 是一个由AT&T实验室启动的开源工具包，它采用dot语言去编写绘制流程图。DOT是一种图形描述语言，非常简单的。例如，以下为一段绘制流程图的dot代码

digraph G{

a -> b -> c;

b -> d;

}

运行后，绘制出的流程图结果如下。

当然，还可以通过修改流程图的形状、样式与格式，生成一些比较复杂的图形。例如，对以上代码进行完善，修改。

digraph G{

a -> b -> c;

b -> d;

a [shape = polygon, sides = 5, peripheries = 3, color = lightblue, style = filled];

c [shape = polygon, sides = 4,style = filled,fillcolor = yellow,skew = 0.4];

d [shape = invtriangle,color = purple,orientation = 30];

}

运行后，效果如下图所示。

Graphviz 有许许多多的形状可供大家选择。以下列出了一些常用的绘制形状。

您可能说，你说了半天，也没有Python什么事啊？别着急，作为“万能”的语言，我们的Pyhton 当然可以绘制流程图，只不过，它是通过利用

Graphviz来实现的。那么如何利用Python来调用

Graphviz引擎来绘制流程图呢？很简单，大家只需要安装一个库，名字为“graphviz”，我们可以通过pip命令来实现安装。

pip install graphviz

安装完成之后，我们就可以通过写Python代码，来实现调用Graphviz去绘制流程图了。例如，以下代码可以生成一张空白的图片。

from graphviz import Digraph

dot=Digraph(comment=’first graphy’,filename=’firstGraph’,format=’png’)

dot.view()

接下来就可以在这张空白的图片对象上绘制流程图了。如何绘制呢，看以下代码。

from graphviz import Digraph

dot=Digraph(comment=’first graphy’,filename=’firstGraph’,format=’png’)

dot.node(‘a’, shape=’box’, style=’rounded,filled’,label=’开始’,fontname=’Microsoft YaHei’)

dot.node(‘b’, shape=’parallelogram’, style=’filled’,label=’请输入数据n’,fontname=’Microsoft YaHei’)

dot.edge(‘a’,’b’)

dot.view()

运行后效果如下图所示

以上代码中，node函数作用是添加图形框架，而edge函数顾名思义，作用是绘制图形之间的关系。view函数则是生成流程图的图片并显示出来。简单吧。继续完善一下以上代码，可以绘制出一副算法流程图。

from graphviz import Digraph

dot=Digraph(comment=’first graphy’,filename=’firstGraph’,format=’png’,)

dot.graph_attr[‘bgcolor’]=’gray’

dot.graph_attr[‘labeljust’]=’center’

dot.graph_attr[‘margin’]=’0.75′

dot.node(‘a’, shape=’box’, fillcolor=’lightblue’,style=’rounded,filled’,label=’开始’,fontname=’Microsoft YaHei’)

dot.node(‘b’, shape=’parallelogram’, fillcolor=’lightblue’,style=’filled’,label=’请输入数据 n ‘,fontname=’Microsoft YaHei’)

dot.edge(‘a’,’b’,arrowhead=’vee’)

dot.node(‘c’, shape=’rectangle’, fillcolor=’lightblue’,style=’filled’,label=’i=1,s=0′,fontname=’Microsoft YaHei’)

dot.edge(‘b’,’c’,arrowhead=’vee’)

dot.node(‘d’, shape=’diamond’, fillcolor=’lightblue’,style=’filled’,label=’i

dot.edge(‘c’,’d’,arrowhead=’vee’)

dot.node(‘e’, shape=’rectangle’, fillcolor=’lightblue’,style=’filled’,label=’s+=i’,fontname=’Microsoft YaHei’)

dot.edge(‘d’,’e’,label=’Yes’,arrowhead=’vee’)

dot.node(‘f’, shape=’rectangle’, fillcolor=’lightblue’,style=’filled’,label=’i+=1′,fontname=’Microsoft YaHei’)

dot.edge(‘e’,’f’,arrowhead=’vee’)

dot.edge(‘f’,’d’,arrowhead=’vee’)

dot.node(‘g’, shape=’parallelogram’, fillcolor=’lightblue’,style=’filled’,label=’打印 s 的值’,fontname=’Microsoft YaHei’)

dot.edge(‘d’,’g’,label=’No’,arrowhead=’vee’)

dot.node(‘h’, shape=’parallelogram’, fillcolor=’lightblue’,style=’rounded,filled’,label=’结束’,fontname=’Microsoft YaHei’)

dot.edge(‘g’,’h’,arrowhead=’vee’)

dot.view()

运行以上代码后，可以绘制一副程序流程图，效果图如下：

当然，Python中的“graphviz”库不仅可以绘制流程图，更重要的是，利用它可以辅助绘制出一些重要算法的运算结果与框架图。例如，可以利用它绘制决策树算法的运算结果图。

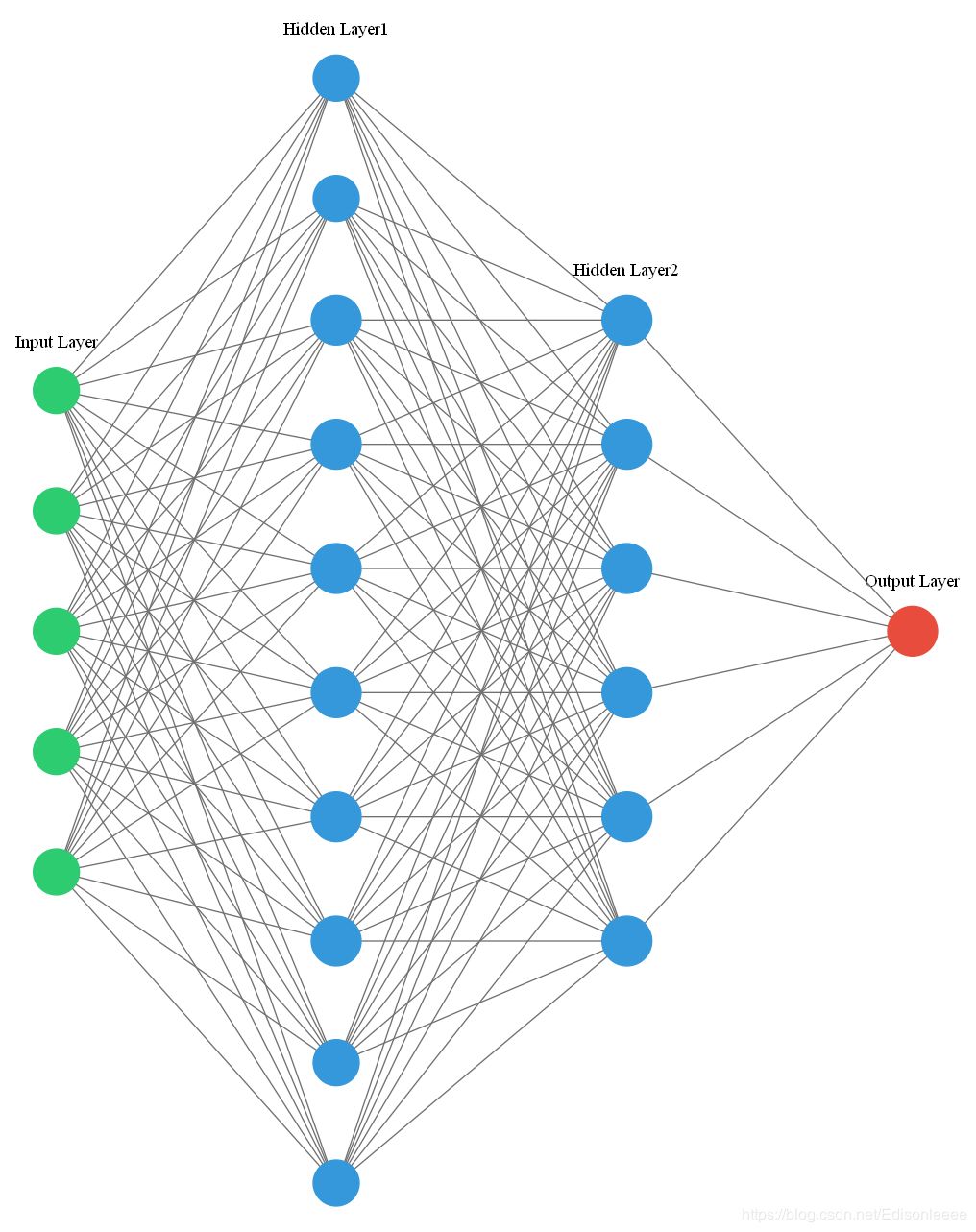

另外还可以绘制神经网络算法关系图。

怎么样，伸出你的小手也来试一试吧！
